পণ্যের বিবরণ:
প্রদান:
|
| মডিউল NO.: | CNC45XE | অটোমেশন: | স্বয়ংক্রিয় |
|---|---|---|---|
| গোলাকার টিউব/লোহার নল: | 76.2x2.0t | নমন গতি: | 90°/সেকেন্ড |
| নমন যথার্থতা: | 0.05 | উপাদান খাওয়ানো গতি: | 800 মিমি/সেকেন্ড |
| লক্ষণীয় করা: | সিএনসি টিউব বেন্ডার,স্বয়ংক্রিয় পাইপ বেন্ডার |
||

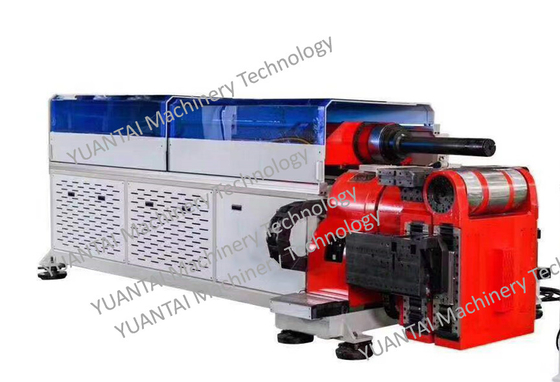

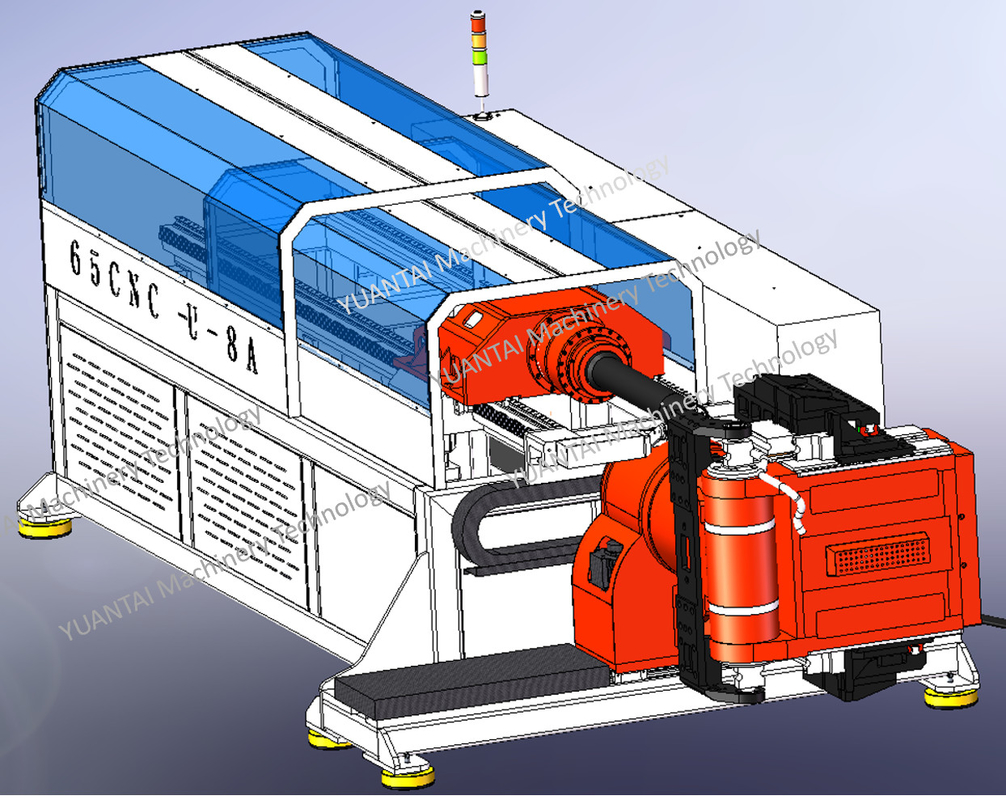

CNC45XE বাম এবং ডান কোক্সিয়াল টিউব বেন্ডার
টিউব নমন মেশিনের বাম এবং ডান নমন উভয় ফাংশন রয়েছে, পৃথক টিউব নমন মেশিন ওয়ার্কপিসে হস্তক্ষেপ করবে, এই মেশিনটি একবারে সম্পন্ন করা যেতে পারে;CNC8 অক্ষ সার্ভো স্বাধীন নিয়ন্ত্রিত, সমস্ত ক্রিয়া সঠিকভাবে টাচ স্ক্রিনে সামঞ্জস্য করা যেতে পারে, নির্ভুলতা খুব বেশি।মডেলটিতে ম্যান্ড্রেল আগাম টানা এবং ম্যান্ড্রেল স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম সেট করার ফাংশন রয়েছে।
অভিযোজিত উপাদান: ইস্পাত পাইপ, স্টেইনলেস স্টীল, তামার পাইপ, অ্যালুমিনিয়াম পাইপ ইত্যাদি।
প্রস্তাবিত অ্যাপ্লিকেশন শিল্প:
অটোমোবাইল ফিটিংস (ব্রেক, মাফলার, আসনের জন্য তেলের পাইপ), মোটরসাইকেল, স্বাস্থ্যকর সরঞ্জাম, শীতাতপ নিয়ন্ত্রণ, বাইসাইকেল, ইস্পাত আসবাবপত্র, স্যানিটারি সামগ্রী এবং আরও অনেক কিছু।
| মডেল | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| বৃত্তাকার টিউব/লোহার নল (S=40kgf/mm2) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| বৃত্তাকার টিউব/লোহাবিহীন ধাতব নল(S=25kgf/mm2) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| বৃত্তাকার টিউব/স্টেইনলেস স্টীল (S=60kgf/mm2) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| বর্গাকার টিউব/মেটাল টিউব(S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| রাউন্ড বার (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| নমন গতি | 220°/সেকেন্ড | 220°/সেকেন্ড | 172°/সেকেন্ড | 90°/সেকেন্ড | 90°/সেকেন্ড | 90°/সেকেন্ড |
| নমন নির্ভুলতা | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| উপাদান খাওয়ানো গতি | 1200 মিমি/সেকেন্ড | 1200 মিমি/সেকেন্ড | 1000 মিমি/সেকেন্ড | 800 মিমি/সেকেন্ড | 700 মিমি/সেকেন্ড | 700 মিমি/সেকেন্ড |
| উপাদান খাওয়ানোর নির্ভুলতা | ±0.05 মিমি | ±0.05 মিমি | ±0.02 মিমি | ±0.02 মিমি | ±0.02 মিমি | ±0.02 মিমি |
| টিউব ঘোরানো গতি | 300°/সেকেন্ড | 300°/সেকেন্ড | 300°/সেকেন্ড | 240°/সেকেন্ড | 200°/সেকেন্ড | 200°/সেকেন্ড |
| টিউব ঘূর্ণন নির্ভুলতা | ±0.05° | ±0.05° | ±0.02° | ±0.02° | ±0.02° | ±0.02° |
| মেশিন মাথা ঘোরানো গতি | 180°/সেকেন্ড | 180°/সেকেন্ড | 120°/সেকেন্ড | 100°/সেকেন্ড | 80°/সেকেন্ড | 80°/সেকেন্ড |
| মেশিন মাথা ঘোরান নির্ভুলতা | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| মেশিন মাথা আপ এবং ডাউন গতি | 300 মিমি/সেকেন্ড | 300 মিমি/সেকেন্ড | 220 মিমি/সেকেন্ড | 160 মিমি/সেকেন্ড | 120 মিমি/সেকেন্ড | 120 মিমি/সেকেন্ড |
| মেশিন মাথা আপ এবং নিচে নির্ভুলতা | ±0.05 মিমি | ±0.05 মিমি | ±0.03 মিমি | ±0.03 মিমি | ±0.03 মিমি | ±0.03 মিমি |
| মেশিন মাথা বাম এবং ডান গতি | 240 মিমি/সেকেন্ড | 240 মিমি/সেকেন্ড | 200 মিমি/সেকেন্ড | 160 মিমি/সেকেন্ড | 160 মিমি/সেকেন্ড | 160 মিমি/সেকেন্ড |
| মেশিন মাথা বাম এবং ডান নির্ভুল | ±0.05 মিমি | ±0.05 মিমি | ±0.03 মিমি | ±0.03 মিমি | ±0.03 মিমি | ±0.03 মিমি |
| -নন স্ট্যান্ডার্ড মেশিন, কাস্টমাইজ করা যেতে পারে | ||||||
বৈশিষ্ট্য
1. শিল্প-ব্যবহারের কম্পিউটারের ধরন: উইন্ডোজ অপারেটিং সিস্টেমটি অভ্যন্তরীণভাবে ইনস্টল করা আছে, এবং মিত্সুবিশি সার্ভো সিস্টেমের সাথে একত্রে ব্যবহার করা হয়, মিতসুবিশি সার্ভো ড্রাইভিং ছাড়াও, উইন্ডোজ অপারেটিং সিস্টেমের মালিকানাধীন সুবিধাজনক ফাইল ব্যবস্থাপনাও প্রদান করা হয়; এবং ফাইলগুলি হার্ড ডিস্ক বা সফট ডিস্কে সংরক্ষিত, যাতে কম্পাইলিং গ্রুপ নম্বর সীমাহীনভাবে প্রসারিত হয়।
2. টিউব-গঠনের জন্য স্বয়ংক্রিয় 3D সিমুলেশন ফাংশন প্রয়োজনীয় হিসাবে নির্বাচন করা হয়েছে।
3. একটি স্বয়ংক্রিয় ত্রুটি-চ্যুতি সনাক্তকরণ ফাংশন প্রদান করা হয়, এবং ত্রুটি এবং ত্রুটিগুলি স্ক্রিনে প্রদর্শিত হয়, যাতে অপারেটর সহজেই সমস্যা সমাধান করতে পারে।
4. হস্তক্ষেপকারী অবস্থান শনাক্ত করার জন্য স্বয়ংক্রিয় 3D সিমুলেশন ফাংশন প্রয়োজন অনুযায়ী নির্বাচন করা হয়েছে।
5. সমস্ত প্রক্রিয়াকরণ ডেটা টাচ স্ক্রিন দ্বারা ইনপুট করা হয়
6. উপকরণ পরিবর্তনের উপর ভিত্তি করে, প্রতিটি বক্ররেখা একটি ক্ষতিপূরণ মান, একটি গতি এবং একটি demoulding ফাঁক সঙ্গে সেট করা হয়.
7. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা স্বয়ংক্রিয় তাপ অপচয়ের জন্য একটি তাপ এক্সচেঞ্জার দিয়ে সজ্জিত; প্রয়োজনে, একটি সংখ্যাসূচক নিয়ন্ত্রণ টাইপ রেফ্রিজারেটর অতিরিক্ত কেনা যেতে পারে, যাতে বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার জীবনকাল নিশ্চিত করা হয়।
8. বেন্ডিং টিউবের ঘর্ষণ কমাতে একটি স্বয়ংক্রিয় তেল চার্জিং সিস্টেম ইনস্টল করা হয়েছে৷ এটি মূল রডের জীবনকালকে দীর্ঘায়িত করে এবং বাঁকানো টিউবের গুণমানকে উন্নত করে৷
9. মেশিনটিকে একটি প্রিন্টারের সাথে সংযুক্ত করা যেতে পারে যাতে স্ক্রিনে প্রদর্শিত ডেটা মুদ্রণ করা যায়।
10. যোগাযোগ ইন্টারফেস প্রয়োজনীয় হিসাবে ইনস্টল করা যেতে পারে, যা আমাদের কোম্পানির সাথে সংযুক্ত করা যেতে পারে। আমাদের প্রকৌশলী রিয়েল-টাইম মনিটরিং, ডেটা আপডেট করা, ব্যর্থতা পরীক্ষা করা এবং আরও অনেক কিছুর দূরবর্তী পরিষেবা প্রদান করবে।
অ্যাপ্লিকেশন:
অটো, মোটরবাইক, বিমান, সাইকেল, বাচ্চাদের বাইক, ফিটনেস সরঞ্জাম, আসবাবপত্র, আউটডোর সরঞ্জাম, এয়ার কন্ডিশনার, খাদ্য যন্ত্রপাতি, নলসিয়ার টিউব যেমন চুল্লি, বাষ্পীভবন এবং হিট এক্সচেঞ্জার
আমাদের প্রতিষ্ঠান:
Yuantai (Zhangjiagang) মেশিনারি টেকনোলজি কোং, লি.সিএনসি টিউব নমন মেশিনের উত্পাদন এবং বিকাশে বিশেষজ্ঞ একটি নেতৃস্থানীয় প্রযুক্তি উদ্যোগ।কোম্পানী দ্বারা বিকশিত অনেক ধরণের সিএনসি টিউব বেন্ডার দেশে এবং বিদেশে এমনকি বিশ্বের শীর্ষস্থানীয় স্তরে রয়েছে, বিশ্ব সিঙ্ক্রোনাস শীর্ষস্থানীয় স্তরে পৌঁছেছে।
কোম্পানি স্বাধীনভাবে পূর্ণ-বৈদ্যুতিক CNC টিউব নমন মেশিন কন্ট্রোল সিস্টেম শিল্প নেতৃস্থানীয় পর্যায়ে উন্নত, এবং পেটেন্ট কয়েক ডজন প্রাপ্ত.ত্রি-মাত্রিক গতিশীল তথ্য সিমুলেশন ডিজাইন এবং সসীম উপাদান বল বিশ্লেষণের মতো উন্নত কৌশল যান্ত্রিক নকশায় ব্যবহৃত হয়।
