পণ্যের বিবরণ:
প্রদান:
|
| মডিউল NO.: | CNC15XE | গোলাকার টিউব/লোহার নল: | 15x2.0t |
|---|---|---|---|
| বৃত্তাকার টিউব/লোহাবিহীন ধাতব নল: | 15x3.5t | বৃত্তাকার টিউব / স্টেইনলেস স্টীল টিউব: | 15.6x1.3t |
| স্কয়ার টিউব/ধাতু টিউব: | 15.4x25.4x1.5t | বৃত্তাকার বার: | 8 |
| লক্ষণীয় করা: | সিএনসি টিউব বেন্ডার,স্বয়ংক্রিয় পাইপ বেন্ডার |
||

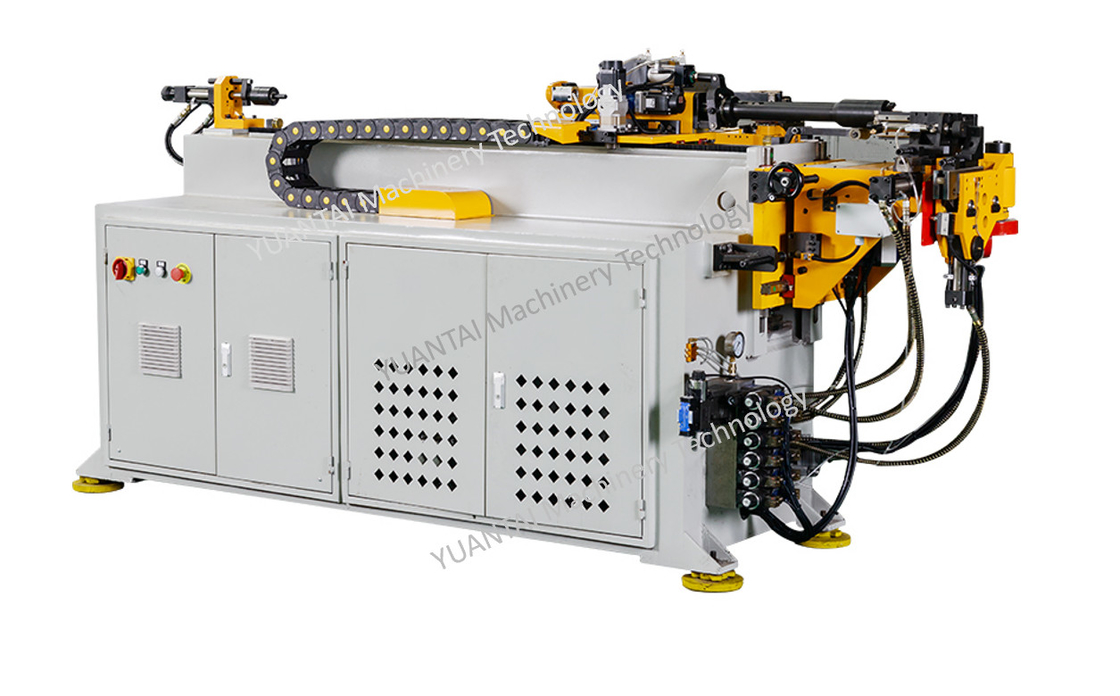

গ্যাপলেস স্বয়ংক্রিয় পাইপ বেন্ডার CNC15XE 180 ডিগ্রি / সেকেন্ড 3D টিউব বেন্ডিং মেশিন
CNC30E টিউব বেন্ডার
| মেশিনের বৈশিষ্ট্য |
প্রধান প্রযুক্তিগত পরামিতি |
||
| (1) বৈদ্যুতিক সার্ভো নমন |
সর্বোচ্চ ধারণক্ষমতা |
বৃত্তাকার টিউব/লোহার নল (S=40kgf/mm) | 15x2.0t |
| (2) আমদানি করা সার্ভো মোটর এবং রিডুসার |
বৃত্তাকার টিউব/নন আয়রন মেটাল টিউব (S=25kgf/mm) |
15x3.5t | |
| (3) স্বাধীন R & D সফ্টওয়্যার সিস্টেম |
বৃত্তাকার টিউব / স্টেইনলেস স্টীল টিউব (S=60kgf/mm) |
15.6x1.3t | |
| (4) 1-6 লেয়ার ডাই ঐচ্ছিক |
স্কয়ার টিউব/ধাতু টিউব (S=40kgf/mm) |
15.4x25.4x1.5t | |
| (5) 11 অক্ষ সম্পূর্ণ মোটর প্রকার ঐচ্ছিক |
বৃত্তাকার বার ( S=40kgf/mm )8 |
||
|
সার্ভো নমন অক্ষ |
নির্ভুলতা |
±0.05 | |
|
সর্বোচ্চ গতি |
180°/সেকেন্ড | ||
|
সার্ভো উপাদান খাওয়ানো অক্ষ |
নির্ভুলতা |
0.05 মিমি | |
|
সর্বোচ্চ গতি |
1200 মিমি/সেকেন্ড | ||
|
সার্ভো টিউব ঘোরানো অক্ষ |
নির্ভুলতা |
0.05 | |
|
সর্বোচ্চ গতি |
300°/সেকেন্ড |
মেশিনের বৈশিষ্ট্য:
1, স্বয়ংক্রিয় নল নমন মেশিন ওয়ার্কস্টেশন, টিউব এক সময়ে গঠন.
2, শ্রম হ্রাস, শ্রম খরচ সংরক্ষণ.
3, দুটি স্বয়ংক্রিয় ফিডিং মেশিন প্রতিটি টিউব বেন্ডারকে স্বয়ংক্রিয়ভাবে ফিড করে এবং একটি রোবট একই সময়ে দুটি টিউব বেন্ডারকে লোড করে এবং প্যালেটাইজ করে।
4, পুরো প্রক্রিয়াটি সমস্ত PLC দ্বারা নিয়ন্ত্রিত হয়, টাচ স্ক্রিন ম্যান-মেশিন ইন্টারফেস সহ, দক্ষতা সম্পূর্ণভাবে উন্নত হয়
5, টিউব বেন্ড মেশিন তৈরি করতে টিউব ওয়েল্ডের স্বয়ংক্রিয় সনাক্তকরণ ওয়েল্ড সীম এড়াতে
6, স্ট্যাকিং লোড এবং আনলোড করার জন্য শিল্প রোবট ব্যবহার করুন
অ্যাপ্লিকেশন:
অটো, মোটরবাইক, বিমান, সাইকেল, বাচ্চাদের বাইক, ফিটনেস সরঞ্জাম, আসবাবপত্র, আউটডোর সরঞ্জাম, এয়ার কন্ডিশনার, খাদ্য যন্ত্রপাতি, নলসিয়ার টিউব যেমন চুল্লি, বাষ্পীভবন এবং হিট এক্সচেঞ্জার
বৈশিষ্ট্য
1. টিউব-গঠনের জন্য স্বয়ংক্রিয় 3D সিমুলেশন ফাংশন প্রয়োজনীয় হিসাবে নির্বাচন করা হয়েছে।
2. একটি স্বয়ংক্রিয় ত্রুটি-চ্যুতি সনাক্তকরণ ফাংশন প্রদান করা হয়, এবং ত্রুটি এবং ত্রুটিগুলি স্ক্রিনে প্রদর্শিত হয়, যাতে অপারেটর সহজেই সমস্যা সমাধান করতে পারে।
3. হস্তক্ষেপকারী অবস্থান শনাক্ত করার জন্য স্বয়ংক্রিয় 3D সিমুলেশন ফাংশন প্রয়োজন অনুযায়ী নির্বাচন করা হয়েছে।
4. সমস্ত প্রক্রিয়াকরণ ডেটা টাচ স্ক্রিন দ্বারা ইনপুট করা হয়
5. উপকরণ পরিবর্তনের উপর ভিত্তি করে, প্রতিটি বক্ররেখা একটি ক্ষতিপূরণ মান, একটি গতি এবং একটি demoulding ফাঁক সঙ্গে সেট করা হয়.
6. ফিডিং মোডের মধ্যে রয়েছে ক্ল্যাম্পিং ফিডিং মোড বা সরাসরি ফিডিং মোড যা প্রয়োজন অনুযায়ী নির্বাচন করা হয়।
7. XYZ স্থানাঙ্ক স্বয়ংক্রিয়ভাবে YBC প্রক্রিয়াকরণ মানগুলিতে স্যুইচ করা যেতে পারে
8. ডেটা কম্পাইল করার পরে, ডেটা একটি কী দ্বারা সুরক্ষিত থাকে, যাতে ডেটা কোনও পরিবর্তন থেকে আটকানো হয়।
9. একটি ফিডিং কার্টের ফিডিং পজিশন, সেফটি পজিশন, হুইল মোড ইন্টারফেরিং পজিশন এবং গাইডেড মোড ইন্টারফেরিং পজিশন সেট করা হয়েছে, যাতে একটি হ্যান্ড হুইল পালস ওয়েভ জেনারেটর সূক্ষ্মভাবে টিউন করা যায়, পজিশনটি স্বয়ংক্রিয়ভাবে মনে রাখা যায় এবং ম্যানুয়াল দ্বারা সৃষ্ট ত্রুটি পরিমাপ এবং ফিডিং কার্ট মেশিন bumping দ্বারা সৃষ্ট ক্ষতি নির্মূল করা হয়
10. ফিডিং শ্যাফ্ট কাজ করার আগে স্বয়ংক্রিয়ভাবে সনাক্তকরণ সঞ্চালন করবে, যাতে ফিডিং শ্যাফ্টটি মেশিনে আঘাত করা থেকে এড়ানো যায়
