পণ্যের বিবরণ:
প্রদান:
|
| মডিউল NO.: | CNC65RES+RBE+TB | সর্বোচ্চ নমন ব্যাস: | 500 মিমি |
|---|---|---|---|
| সর্বোচ্চ নমন কোণ: | 190° | সঠিকতা: | ±0.05° |
| মেশিনের মোট ওজন: | 4800 কেজি | মেশিনের আকারL.W.H(cm): | 5300×1500×1080 |
| লক্ষণীয় করা: | স্বয়ংক্রিয় পাইপ নমন মেশিন,স্বয়ংক্রিয় পাইপ নমন |
||

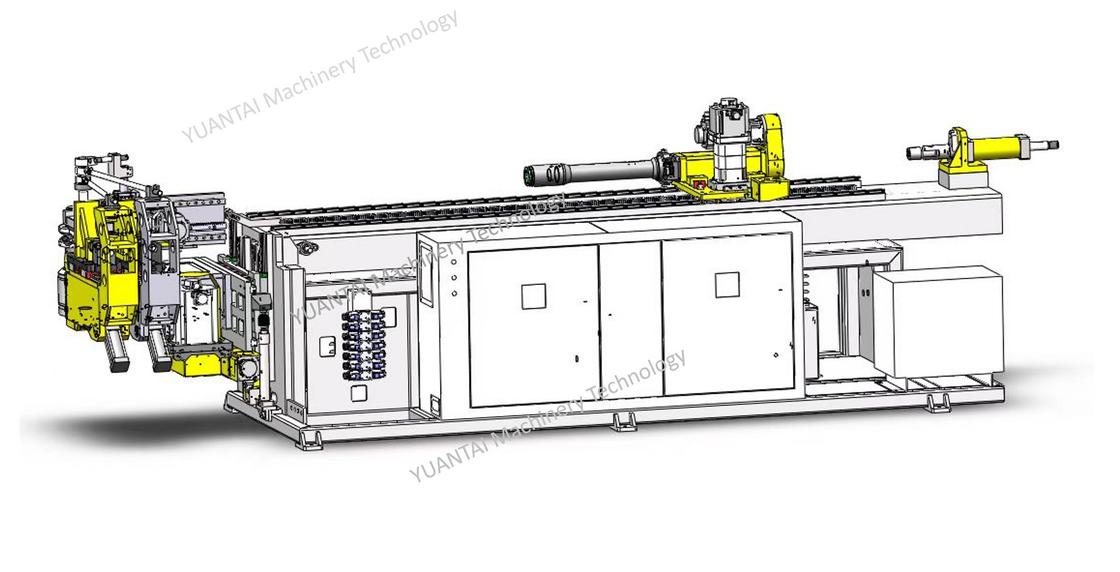

তেল-বৈদ্যুতিক হাইব্রিড ড্রাইভ টিউব বেন্ডার CNC65RES+RBE+TB টেইল বেন্ড এক্সটেনশন বুস্টার নমন মেশিন (পেটেন্ট মডেল)
প্রযুক্তিগত পরামিতি-YUANTAI টিউব নমন মেশিন
| উদাহরণস্বরূপ কার্বন ইস্পাত টিউবের সর্বাধিক নমন ব্যাসার্ধ 1.5 নিন | ￠65×2.5t | |
| উদাহরণস্বরূপ স্টেইনলেস স্টীল টিউবের সর্বোচ্চ নমন ব্যাসার্ধ 1.5 নিন | 51×2.5t | |
| ভেদন কোরের সর্বোচ্চ দৈর্ঘ্য (ক) | 4600 মিমি | |
| সর্বোচ্চ ফিডিং স্ট্রোক (খ) | 3600 মিমি | |
| খাওয়ানোর উপায় | একবার খাওয়ানো বা একাধিক খাওয়ানো | |
| সর্বোচ্চ নমন ব্যাস | 500 মিমি | |
| সর্বোচ্চ নমন কোণ | 190° | |
| প্রতিটি পাইপ ফিটিং এর কনফিগারযোগ্য নমন পরিমাণ | 100 বাঁক | |
| কাজের গতি | টিউব নমন গতি | সর্বোচ্চ 90 ডিগ্রী/সেকেন্ড |
| নল ঘূর্ণন গতি | সর্বোচ্চ 120 ডিগ্রী/সেকেন্ড | |
| খাওয়ানোর গতি | সর্বোচ্চ 500 মিমি/সেকেন্ড | |
| সঠিকতা | টিউব নমন কোণ | ±0.05° |
| টিউব ঘূর্ণায়মান কোণ | ±0.05° | |
| খাওয়ানোর দৈর্ঘ্য | ±0.1 মিমি | |
| ডেটা ইনপুট মোড | সমন্বয় মান (XYZ) বা কাজের মান (YBC) | |
| নল ঘূর্ণন সার্ভো মোটর শক্তি | 750W | |
| নমন সার্ভো মোটর শক্তি | 11KW | |
| খাওয়ানো সার্ভো মোটর শক্তি | 5KW | |
|
সার্ভো মোটরের পাওয়ার ছাঁচ vchanging |
--- | |
|
সার্ভো মোটরের পাওয়ার ছাঁচ চলন্ত |
--- | |
| হাইড্রোলিক মোটর অশ্বশক্তি | 5KW | |
| মেশিনের মোট ওজন (কেজি) | 4800 কেজি | |
|
5300×1500×1080 | |
প্রধান ক্রয় অংশ তালিকা
| অংশের নাম | ব্র্যান্ডের উৎস |
| পিএলসি | মিতসুবিশি)/জাপান |
| 10″রঙের পর্দা | অ্যাডভানটেক/তাইওয়ান |
| ইলেকট্রনিক খাওয়ানোর সার্ভো মোটর | মিতসুবিশি/জাপান |
| ইলেকট্রনিক খাওয়ানোর সার্ভো ড্রাইভ | মিতসুবিশি/জাপান |
| নমন ইলেকট্রনিক সার্ভো মোটর | মিতসুবিশি/জাপান |
| নমন ইলেকট্রনিক সার্ভো ড্রাইভ | মিতসুবিশি/জাপান |
| টিউব-ঘূর্ণায়মান ইলেকট্রনিকের সার্ভো মোটর | মিতসুবিশি/জাপান |
| নমন ইলেকট্রনিক সার্ভো ড্রাইভ | মিতসুবিশি/জাপান |
| অপটোইলেক্ট্রনিক সুইচ | ওমরন/জাপান |
| হ্রাসকারী | তেজিন/জাপান |
| ভারবহন | এনএসকে/জাপান |
| উচ্চ চাপ তেল পাইপ | লিয়ানহুই/চীন |
| সিলিং উপাদান | গেটস/জার্মানি |
| হাইড্রুলিক সোলেনয়েড ভালভ | সাত মহাসাগর/তাইওয়ান |
| হাইড্রোলিক বাম্প | HYTAC/তাইওয়ান |
| I/O ইনপুট বোর্ড | নিজের তৈরি |
CNC65RES+RBE ফাংশন বর্ণনা
3D CNC স্বয়ংক্রিয় নমন মেশিন, এটি উচ্চ দৃঢ়তা যান্ত্রিক কাঠামোর নকশা এবং গতিশীল বলবিদ্যার নীতির নির্ভুল প্রযুক্তি স্তরের সাথে সামঞ্জস্যপূর্ণ, উভয় কাঠামোগত শক্তির অধীনে, হাত বাঁকানো এবং নমন মেশিনের মাথার সাধারণ নকশা হস্তক্ষেপের পরিসর তৈরি করে সর্বাধিক নমন স্থান প্রদান করে মেশিনের সর্বনিম্ন। স্বয়ংক্রিয় পদ্ধতি অপারেশন সিস্টেমের সাথে সজ্জিত, নিশ্চিত করে যে সমস্ত ধরণের বিভিন্ন ইস্পাত টিউব নমনের কাজ সহজেই ভর উত্পাদন এবং উচ্চ নির্ভুলতার প্রয়োজনীয়তা পূরণ করতে পারে
BE হল হাই-এন্ড মডেল যা বিশেষভাবে উচ্চ নমন প্রযুক্তির প্রয়োজনীয়তার জন্য তৈরি করা হয়েছে, পেটেন্ট করা গিয়ার পরিবর্তন ডিজাইনের সাথে বিশেষ ফিডিং সিট মেকানিজম। এটি সহজেই সীমাবদ্ধ অবস্থায় নমন করতে পারে যা সাধারণ মডেল দ্বারা পৌঁছানো যায় না, যেমন ন্যূনতম নমন ব্যাসার্ধ, পাতলা বেধ।
আনুপাতিক সার্ভো নিয়ন্ত্রণ বাঁকানো এবং বুস্ট করার জন্য গৃহীত হয়, যা আরও নির্ভুলতা উন্নত করে এবং দক্ষতা পণ্যের সামঞ্জস্যের গ্যারান্টি দেয়
